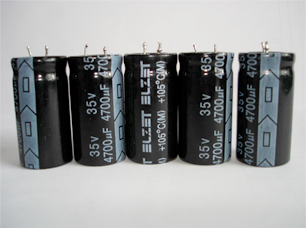

Конденсатор.

Номинальное значение емкости выбирают из числового ряда. Установлены семь рядов: ЕЗ; Е6; Е12; Е24; Е48; Е96; Е192. Буква Е является условной, за ней следует число номинальных значений емкости в каждой декаде (десятичном интервале). Так ряд Е12 включает двенадцать значений номинальных емкостей в каждой декаде, которые соответствуют числам 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2. Производные от них значения получаются путем умножения числа ряда на 10 в степени n , где n - целое положительное или отрицательное число.

На практике наиболее распространенными являются ряды ЕЗ, Е6, Е12, Е24 (Табл. 2), в меньшей степени используются ряды Е48, Е96 и Е192. Наряду с этим, можно встретить конденсатор, изготовленный по специальному заказу, имеющий отличную от указанной номинальную ёмкость.

Табл. 2.

Допускается, что реальное значение ёмкости может находиться в заданных допустимых пределах относительно номинального значения. Допуск на отклонение задается в процентах из ряда: -±0,1; ±0,25; ±0,5; ±1; ±2; ±10; ±20; ±30; 0 + 50; -10 + 30; -10 + 50; -10+100; -20 + 50; -20 + 80. Конденсатор с малыми номинальными емкостями (ниже 10 пФ) имеет допуск, заданный в абсолютных значениях: ±0,1; ±0,25; ±0,5 и ±1 пФ.

Важным параметром является температурный коэффициент ёмкости (ТКЕ). Приводимое в обозначении значение ТКЕ соответствует относительному изменению емкости при изменении температуры окружающей среды на один градус Цельсия (Кельвина).

Керамические и некоторые другие конденсаторы по значению ТКЕ разделяются на группы, приведенные в Табл. 3.

Табл. 3

Конденсаторы, имеющие нелинейную зависимость емкости от температуры, и с большими уходами емкости от воздействия температуры окружающей среды в обозначении имеют указание на относительное изменение емкости в рабочем интервале температур.

Керамические конденсаторы второго типа (тип 2) по допускаемому изменению емкости в рабочем интервале температур можно разделить по следующим условным группам из Табл. 4.

Номинальное напряжение зависит от конструкции конденсатора и физических свойств материалов, примененных в нем. Оно характеризует напряжение, при котором конденсатор сохраняет свою работоспособность в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах.

Номинальное напряжение устанавливается с необходимым технологическим запасом по отношению к электрической прочности диэлектрика, исключающим возникновение в течение гарантированного срока службы интенсивного старения диэлектрика, которое приводит к существенному ухудшению электрических характеристик конденсатора.

С увеличением температуры окружающей среды номинальное напряжение конденсаторов большинства типов имеет тенденцию к снижению, что в основном связано с ускоренными процессами старения используемых диэлектриков.

Для конденсаторов с номинальным напряжением 10 кВ и менее значения номинальных напряжений устанавливаются из ряда: 1; 1,6; 2,5; 3,2; 4; 6,3; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 350; 400; 450; 500; 630; 800; 1000; 1600; 2000; 2500; 3000; 4000; 5000; 6300; 8000; 10000В.

Номинальный ток конденсатора - это наибольший ток, при котором конденсатор сохраняет свою работоспособность течение гарантированного срока службы. Этот параметр важен в первую очередь для вакуумных конденсаторов. С ним связан правильный порядок выбора тепловых режимов изделия при больших значениях электрического тока. Этот параметр является производным от конструкции конденсатора, его материалов, температуры окружающей среды, частоты напряжения.

Номинальный ток вакуумных конденсаторов должен соответствовать значению из ряда 5; 7,5; 10; 12; 15; 20; 25; 30; 35; 40; 50; 60; 75; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 1000 А.
